WRNK2-188手柄式雙支鎧裝熱電偶簡介
上海自動化儀表三廠生產的WRNK系列鎧裝熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點，它和工業用裝配式熱電偶一樣，作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用，同時，亦可以作為裝配式熱電偶的感溫組件。本廠的WRNK2-188手柄式雙支鎧裝熱電偶可以直接測量各種生產過程中從0~800℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度，應符合GB/T18404-2001標準。因其結構簡單、制造方便、精度高、慣性小和輸出信號便于遠傳等優點，所以在工業生產過程中得到極為廣泛的運用。

WRNK2-188手柄式雙支鎧裝熱電偶主要技術參數
◆測量范圍：0-800℃
◆分度號：K分度
◆套管直徑：Φ3~Φ8mm（小于3mm訂購時請注明）
◆名義長度：50~2000mm（長度根據用戶需要）
◆精度等級：Ⅰ級（±1.5℃或±0.004｜t｜）Ⅱ級（±2.5℃或±0.0075｜t｜）
◆熱電偶類別：雙支鎳鉻-鎳硅
◆保護管材質：304不銹鋼或321不銹鋼
◆熱響應時間：接殼式T0.5為0.4~4S（在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所需的時間，稱為熱響應時間，用T0.5表示）。
◆絕緣電阻：在環境溫度為20±15℃相對濕度不大于80%時，熱電極與外套管之間的絕緣電阻應大于等于1000MΩ.m試驗電壓為直流500V。

鎧裝熱電偶工作原理
鎧裝熱電偶的工作原理是由兩種不同成份的導體兩端經焊接，形成回路，直接測溫端叫測量端，接線端叫參比端或冷端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就會指示出熱電偶所產生的熱電動勢的對應溫度值。鎧裝熱電偶的熱電動勢將隨著測量端的溫度升高而增長，熱電動勢的大小只和鎧裝熱電偶導體材質以及兩端溫差有關，和熱電極的長度，直徑無關。

鎧裝熱電偶使用選型

型號舉例：
WRNK-187表示K分度無固定裝置手柄式，絕緣式鎧裝熱電偶，可為雙支
WRNK-188表示K分度無固定裝置手柄式，接殼式鎧裝熱電偶，可為雙支
WREK-187表示E分度無固定裝置手柄式，絕緣式鎧裝熱電偶，可為雙支
WREK-187表示E分度無固定裝置手柄式，接殼式鎧裝熱電偶，可為雙支
WRCK-187表示T分度無固定裝置手柄式，絕緣式鎧裝熱電偶
WRCK-188表示T分度無固定裝置手柄式，接殼式鎧裝熱電偶
另外訂購時還需提供插深，使用溫度，偶絲直徑及材質等參數

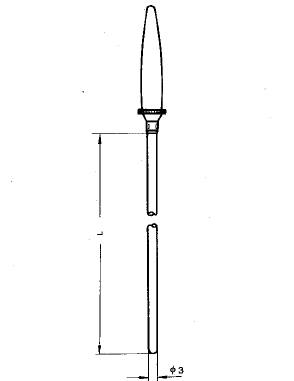

鎧裝熱電偶安裝圖片
◆WRNK2-188手柄式雙支鎧裝熱電偶（接殼式 Φ3-8mm）
